- Code:
C6239

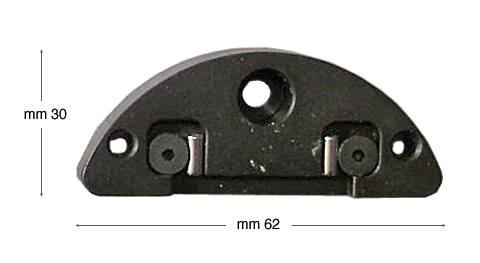

Anschlag für Champ4 für Scharnier 239
- Nettogewicht: Gramm 45 - Bruttogewicht: Gramm 56
Anschlag für Champ4 für Scharnier 239
Für den jeden Scharniertytp ist ein entsprechender Anschlag vorgesehen, der sich an der Form des Scharniers anpasst.
Der Anschlag dient zum Blockieren des Scharniers während der Montage.
Die Champ4 kann 3 verschiedene Scharniertypen anbringen, es sind also 3 verschiedene Anschläge erfoderlich:
Anschlag C6220 für Scharnier 622
Anschlag C6234 für Scharnier 234 und Scharnier 2341
Anschlag C6239 für Scharnier 239 und Scharnier 2343
Der Anschlag wird an die Basisscheibe angebracht.
Zunächst führt man die zwei Feder in die entsprechenden Löcher der Basisscheibe ein.
Dann positioniert man den Anschlag über die zwei Feder und fixiert ihn mit einer Schraube.
Die zwei Feder haben die Funktion, den Anschlag von der Basisscheibe zu distanzieren. Um den Abstand zwischen der Basis und dem Anschlag zu regulieren, muss die Schraube auf- oder zugeschraubt werden.
Man legt dann das Scharnier am Anschlag an, indem man darauf achtet, dass die Abrundung an der Biegung des Scharniers nach unten zeigt.
Zwei kleine verschromte Magneten blockieren das Scharnier während des Pressvorganges.
Die Anschläge sind im Preis der Pressmaschine nicht enthalten. Sie müssen separat bestellt werden.
